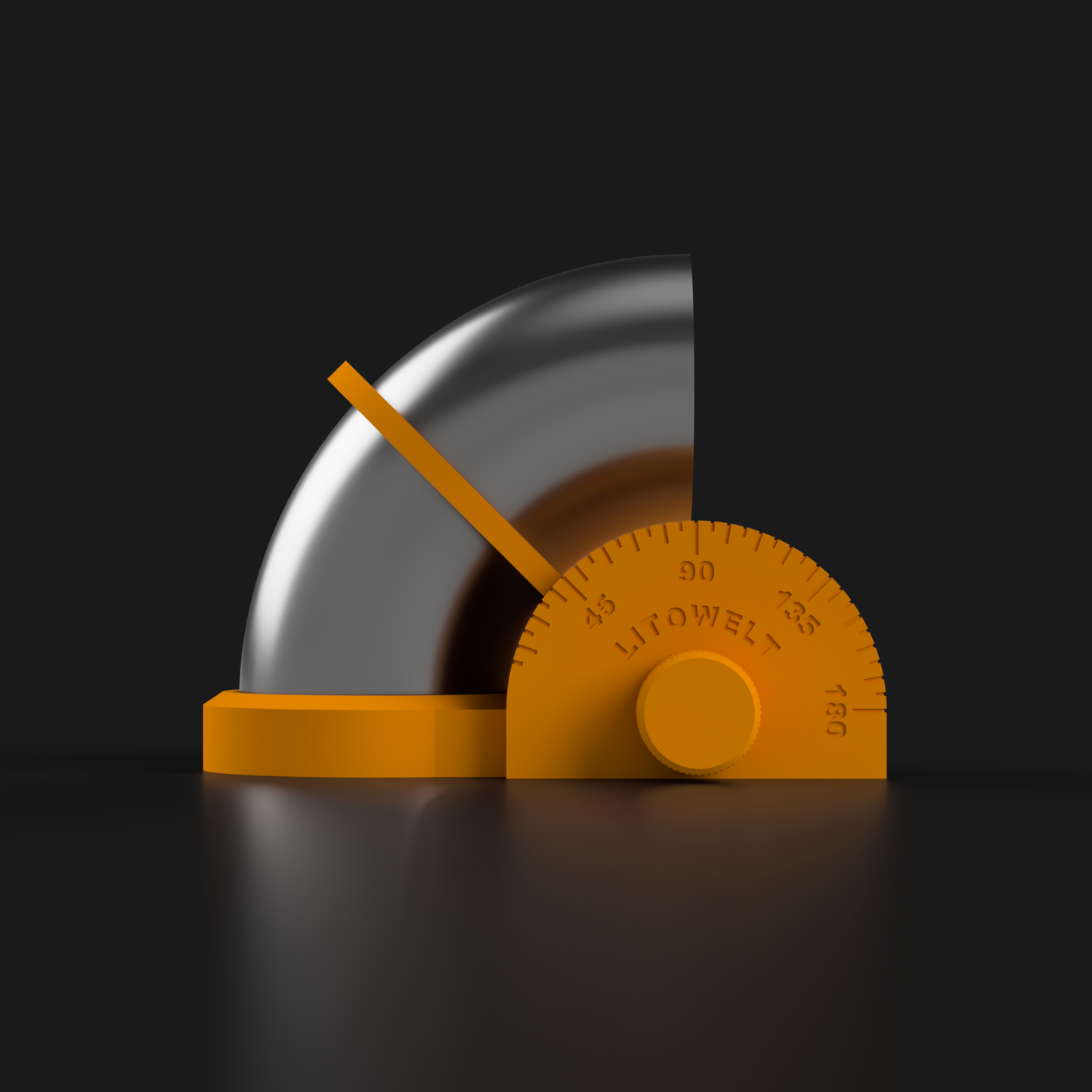

WKit V3 – Jetzt als STL-Datei zum Selbstdrucken!
Dieses praktische kleine Werkzeug ist aus unserer eigenen Verzweiflung heraus entstanden – und jetzt kannst du es dir ganz bequem selbst ausdrucken!
Wenn du jemals Rohrbögen zuschneiden musstest, weißt du, wie mühsam es sein kann, den gewünschten Winkel sauber zu markieren. Ob Auspuffanlagen, Ladeluftverrohrung oder andere Projekte – mit dem WKit V3 hast du eine einfache, präzise und robuste Lösung zur Hand.
So funktioniert’s:
- STL-Datei herunterladen
- WKit mit deinem 3D-Drucker ausdrucken (siehe empfohlene Druckparameter)
- Gewünschten Winkel einstellen
- Rohr sauber markieren – fertig!
Das bietet dir der WKit V3:
- Mechanische Rasterung alle 5°
- Einstellbereich von 15° bis 180°
- Verbesserte Winkelskala – noch leichter ablesbar
- Praktisches M6-Loch zum Fixieren im Schraubstock oder auf der Werkbank
- Robuste, langlebige Konstruktion – ideal für den Werkstatteinsatz
Jetzt selbst drucken – ganz einfach!
Du hast einen 3D-Drucker zu Hause oder in der Werkstatt? Perfekt! Mit dem digitalen STL-Download sparst du dir den Versand und bekommst das Werkzeug sofort zur Verfügung.
Wichtig: Die Nutzung ist nur für den privaten Gebrauch erlaubt. Weitere Infos findest du im Download-Bereich unter „Lizenz“.
Empfohlene Druckeinstellungen:
- Schichthöhe: 0,2 mm (oder variable Höhe wenn verfügbar)
- Mind. 3 Außenwände
- Infill: mind. 20 %
- Material: PETG
Benötigte Druckfläche (Xmm x Ymm x Zmm):
21.3mm R28 (DN20) = 65 x 73 x 38
26.9mm R29 (DN20) = 65 x 76 x 38
33.7mm R38 (DN25) = 65 x 89 x 38
38mm R45 (DN25) = 65 x 98 x 38
42.4mm R48 (DN32) = 65 x 103 x 38
44.5mm R51 (DN32) = 65 x 107 x 38
48.3mm R57 (DN40) = 65 x 115 x 38
51mm R63.5 (DN40) = 66 x 123 x 38
57mm R72 (DN40) = 69 x 134 x 38
60.3mm R76 (DN50) = 72 x 140 x 38
63.5mm R82.5 (DN50) = 75 x 148 x 38
70mm R92 (DN50) = 81 x 161 x 38
76.1mm R95 (DN65) = 88 x 167 x 38
88.9mm R114 (DN80) = 100 x 192 x 38
101.6mm R135 (DN80) = 113 x 218 x 38
108mm R142.5 (DN100) = 119 x 230 x 38
114.3mm R152 (DN100) = 126 x 243 x 38
Was benötigst du noch außer den STL-Dateien? (nicht im Lieferumfang enthalten)
1x M4x70 Sechskantschraube (DIN 931)
1x M4x3.2 Sechskantmutter (DIN 934)
1x Federndes Kugeldruckstück 3mm x 4mm glatte Ausführung mit Kragen (z.B. Halder 22080.0003)
Wer nicht alles einzeln kaufen möchte, findet hier das passende Zubehör als Set -> WKit V3 DIY Zubehör Kit
Getestet auf Bambulab X1C/P1S und Prusa MK3s.
